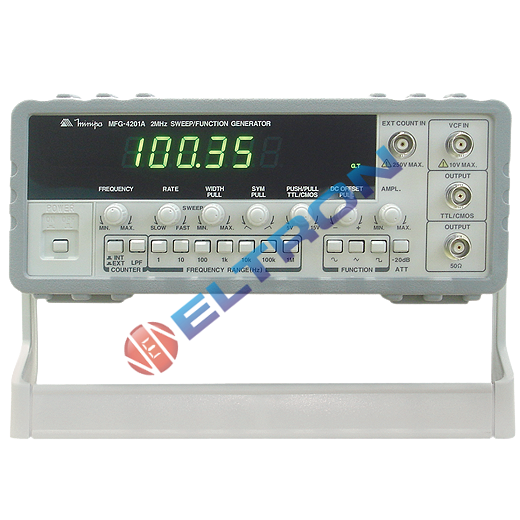

Equipamento digital de bancada, capaz de gerar formas de onda senoidal, quadrada, triangular, pulso, rampa, TTL, CMOS, dente de serra e varredura, na faixa de freqüência de 0,02Hz a 2MHz, com ajuste de amplitude, offset DC e duty cycle. Incorpora também um freqüencímetro de 6 dígitos, para medida interna (freqüência do sinal gerado) e externa na faixa de 0,2Hz a 50MHz.

- Display: LED 7 segmentos, 6 Dígitos.
- Formas de Onda: Senoidal, Triangular, Quadrada, Pulso, Rampa, TTL, CMOS, Dente de Serra e Varredura.
- Faixa de Freqüência: 0,02Hz a 2MHz.
- Freqüencímetro com Modo Externo e Interno.
- Ambiente de Operação: 0°C a 40°C, RH < 85% (sem condensação).
- Ambiente de Armazenamento: -20°C a 70°C, RH < 85%.
- Uso Interno.
- Altitude: 2000m.
- Alimentação: 110V / 230V AC ± 10%, 50Hz / 60Hz.
- Consumo: Aprox. 15W.
- Fusível de Proteção de Entrada: 200mA / 250V.
- Grau de Poluição II.
- Categoria de Instalação: II.
- Dimensões: 90(A) x 255(L) x 255(P)mm.
- Peso: Aprox. 2kg.

Gerais
- Faixa de Freqüência: 0,02Hz ~ 2MHz (7 faixas)
- Impedância de Saída: 50 Ohms ± 5%
- Amplitude: 20Vpp em aberto / 10Vpp com carga de 50 Ohms
- Formas de Onda: Senoidal, Triangular, Quadrada, Pulso, Rampa, TTL, CMOS, Dente de Serra e Varredura
- Atenuação: -20dB fixo e continuamente variável
- Controle de DC OFFSET: Variável de -5V ~ 5V com carga de 50 Ohms
- Controle de Duty Cycle: Ajustável até 10:1

Varredura Interna
- Tipo: Linear
- Faixa de Varredura: 0,5Hz ~ 50Hz (2s ~ 20ms)
- Largura de Varredura: Variável de 1:1 ~ 100:1

Varredura Externa
- Entrada: VCF (Freqüência Controlada por Tensão)
- Impedância de Entrada: 1 kOhms ± 10%
- Tensão de Entrada: 0V ~ 10V
- Varredura de Freqüência: 1:1 ~ 100:1

Onda Senoidal
- Distorção: < 1% (0,2Hz ~ 100kHz)
- Flatness: ±2.5V em 2MHz

Onda Triangular
- Linearidade: > 99% (0,2Hz ~ 100kHz)

Onda Quadrada
- Simetria: < 2% (50:50)
- Tempo de Subida / Descida: <= 120ns, saída máxima com carga de 50 Ohms

Saída de Pulso
- Tempo de Subida / Descida: <= 25ns

Saída CMOS
- Tempo de Subida / Descida: <= 160ns
- Nível: 4V ~ 15V ± 2V

Saída TTL
- Tempo de Subida / Descida: <= 60ns
- Nível: Fixo +3V

Gerais
- Display: LED 6 Dígitos
- Faixa de Freqüência: 0,2Hz ~ 2MHz (Interno); 10Hz ~ 50MHz (Externo)
- Sensibilidade: < 100mV RMS (Entrada Externa)
- Tempo de Gate: Selecionado automaticamente
- Precisão: Erro Base Tempo ± 1 Contagem
- Impedância de Entrada: 1 MOhms
- Entrada Máxima: 250Vpp

Base de Tempo
- Freqüência: 10MHz
- Estabilidade: ±20PPM (0°C ~ 40°C)

Acessórios
- Cabo de Alimentação
- Manual de Instruções
- Cabo de Conexão BNC - Jacaré
- Fusível Reserva

Opcionais
- Cabo de Conexão BNC-BNC (MTL-20)

MFG-4201A
