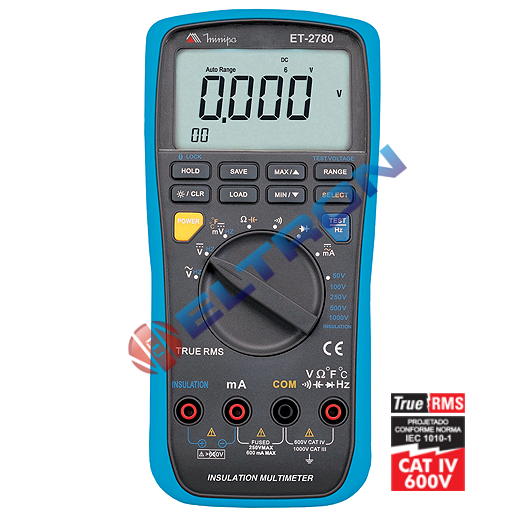

Este instrumento pode ser usado na medida de sinais de Tensão DC, AC e frequência. Em circuitos eletrônicos, pode efetuar medidas de corrente, capacitância, testar diodos, continuidade de cabos e fios, medir resistência de componentes, além de poder trabalhar como megômetro realizando testes de resistência de isolação

• Display: LCD 6000 contagens.
• Indicação de Sobrefaixa: OL.
• Indicação de Bateria Fraca: O símbolo “ ” será mostrado quando
a tensão da bateria cair abaixo da tensão de operação.
• Iluminação do display.
• Taxa de atualização: 5 vezes/segundo
• Auto Power Off: Aprox. 15 minutos.
• Mudança de faixa: Automática e manual
• Função MÁX e MÍN.
• Memória: 99 registros
• Data Hold
• True RMS AC
• Temperatura: Operação: 0°C a 40°C (32°F a 104°F), RH <80%.
Armazenamento: -10°C a 50°C (14°F a 122°F), RH <80%.
• Altitude: Operação: 2000m.
Armazenamento: 10000m.
• Segurança/Conformidade: IEC/EN61010 categoria de sobretensão CAT III 1000V e CAT IV 600V
• Grau de poluição 2
• Alimentação: Seis baterias AA 1,5V AM3/LR6 (capacidade padrão de cerca de 2450mAh).
• Dimensões: 97mm(A) x 202mm(L) x 46mm(P).
• Peso: Aproximadamente 505g. (incluindo bateria).
• Garantia: Válida por 12 (doze) meses a partir da data de aquisição.

APLICAÇÕES
Este instrumento pode ser usado na medida de sinais de Tensão DC, AC e frequência.
Em circuitos eletrônicos, pode efetuar medidas de corrente, capacitância, testar diodos,
continuidade de cabos e fios, medir resistência de componentes, além de poder trabalhar
como megômetro realizando testes de resistência de isolação

SEGURANÇA
Este instrumento está de acordo com a norma IEC61010-1, Categoria IV 600V de Sobretensão.
Como determinado pela norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

GERAL
A precisão é especifica como ±(% leitura + número de dígitos) para temperatura 23°C±5°C e umidade relativa < 75% (garantida por um ano).
A especificação é válida para 10% a 100% da faixa de medida.
Ciclo de calibração recomendado de 1 ano.

TENSÃO AC
• Faixas: 6V, 60V, 600V, 1000V.
• Precisão: 50~60Hz: 6V~600V ±(1%+3d)
1000V ±(2%+3d)
60~1kHz: 6V~60V ±(2%+3d)
600V~1000V ±(2%+6d)
• Resolução: 1mV, 10mV, 100mV, 1V.
• Resposta em Freqüência: 50 ~ 1000Hz
• Impedância de entrada >10MO
• Proteção de Sobrecarga: 1000V DC / AC RMS

TENSÃO DC
• Faixas: 60mV, 600mV, 6V, 60V, 600V, 1000V.
• Precisão: 60mV~600mV ±(0,4%+4d)
6V~1000V ±(0,3%+4d)
• Resolução: 10mV, 100mV, 1mV, 10mV, 100mV, 1V.
• Impedância de entrada >10MO para faixa 6V ~ 1000V, >4000MO para faixa de 60mV~600mV.
• Proteção de Sobrecarga:
6V~1000V :1000V DC / AC TRMS
60mV ~ 600mV: 600Vp

CORRENTE AC
• Faixas: 60mA, 600mA
• Precisão: 60mA ~ 600mA ±(1,5%+2D)
• Resolução: 10µA, 100µA
• Resposta em Freqüência: 50Hz ~ 1000Hz
• Proteção de Sobrecarga: Fusível de ação rápida, 1A, 240V. Medida contínua < 10s e intervalo > 15min

CORRENTE DC
• Faixas: 60mA, 600mA
• Precisão: 60mA ~ 600mA ±(1,0%+2D)
• Resolução: 10µA, 100µA
• Proteção de Sobrecarga: Fusível de ação rápida, 1A, 240V. Medida contínua < 10s e intervalo > 15min

CAPACITÂNCIA
• Faixas: 10nF, 100nF, 1000nF, 10µF, 100µF
• Precisão: ±(3,0%+5D)
• Resolução: 10pF, 100pF, 1nF, 10nF, 100nF
• Proteção de Sobrecarga: 600Vp

RESISTÊNCIA
• Faixas: 600W ,6kW, 60kW, 600kW, 6MW, 40MW
• Precisão: 600W ~ 6MW: ±(0,9%+2d)
40MW: ±(1,5%+3d)
• Resolução: 0,1W, 1W, 10W, 100W, 1KW, 10KW
• Proteção de Sobrecarga: 600Vp

TESTE DE CONTINUIDADE
• Faixa:
• Resolução: 0,1W
• Tensão de Circuito Aberto: 3V
• Proteção de Sobrecarga: 500Vp

TEMPERATURA
• Faixas: -40~537ºC / -40~998ºF
• Precisão: -40~537ºC ± (1%+10D)
-40~998ºF ± (1%+18D)
• Resolução: 1ºC / 2ºF
• Proteção de Sobrecarga: 600Vp

TESTE DE DIODO

• Faixa:
• Resolução: 1mv
• Tensão de Circuito Aberto: 3V
• Proteção de Sobrecarga: 500Vp

FREQUÊNCIA
• Faixas: mV - 60Hz, 600Hz, 60kHz, 60kHz,
600kHz, 1MHz
DCV/ACV - 10Hz~100kHz
• Precisão: 60Hz ~1MHz ± (0,1%+3D)
• Resolução: 0,01Hz, 0,1Hz, 1Hz, 10Hz, 100Hz, 1MHz
• Proteção de Sobrecarga: 600Vp
• Sensibilidade de entrada:
Quando =100kHz: =100mV RMS
= 30mV RMS
Quando >100kHz: =100mV RMS
=30V RMS
• Amplitude de entrada DCV/ACV: = 600mV RMSET-2780

ET-2780
