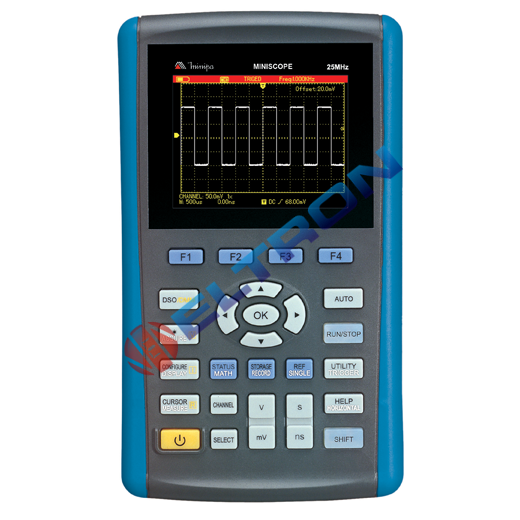

Osciloscópio

• Banda de Frequência: 25MHz.
• Taxa de Amostragem: Real: 200MS/s.
• Modos de Aquisição: Normal, Média e Pico.
• Modos de Trigger: Single, Auto e Manual.
• Trigger Avançado: Borda, Pulso, Vídeo e Slope.
• Cursor: 2 cursores para medição.
• Posicionamento Ajustável (Horizontal e Vertical).
• Auto Configuração (para rápida aquisição da forma de onda).
• Gravação de Configurações e Formas de Onda.
• Função de Medida Automática: Frequência, Período, Vrms, Vpp e diversos outros (19 parâmetros ao todo).
• Computação de Forma de Onda Dupla.
• Função “Print Screen”.
• Display: LCD com alta resolução e alto contraste.
• Transição de cores no display entre Colorido ou Preto/Branco.
• Função de armazenamento, reprodução e gravação de formas de onda.

Multímetro

• 3 3/4 Dígitos, 4000 Contagens.
• Mudança de Faixa: Automática e Manual.
• Modos Hold e Relativo.
• Tipos de Medição Completa: Tensões DC/AC, Corrente AC/DC, Resistência e Capacitância.
• Testes de Diodo e Continuidade.
• Isolação entre multímetro e osciloscópio

Gerais

• Amplo Display LCD Colorido 3.5’’, 320x240px (Retro-iluminado).
• Interface de Comunicação: USB / Software.
• Função Data Logger.
• Iluminação de Fundo: Ajustável.
• Idiomas: Inglês / Chinês.
• Ambiente de Operação: 0°C a 40°C, RH
• Ambiente de Armazenamento: -20°C a 60°C
• Umidade Relativa: 10°C a 30°C = 90% ± 5% RH
30°C a 40°C = 60% ± 5% RH
• Altitude: Operação < 3000m
Armazenamento < 15000m.
• Alimentação: Fonte de Alimentação AC: 9V/4A DC.
• Bateria Recarregável: 7.4V DC/ 3600mA (Litio-íon).
Duração: Aprox. 8 horas.
• Grau de Poluição: 2.
• Dimensões: 199(A) x 118(L) x 49(P)mm.
• Peso: Aprox. 860g (incluindo bateria).
• Proteção IP: IP 2X
• Garantia: Válida por 36(trinta e seis) meses a partir da data de aquisição.

OSCILOSCÓPIO

• Largura de Banda: 25MHz.
• Taxa de Amostragem: 200MS/s canal único.
• Entrada: 1 canal.
• Acoplamento de Entrada: DC, AC e GND.
• Impedância de Entrada: 1MW ± 1%, 20pF±3pF.
• Atenuação da Ponta de Prova: 1x, 10x, 100x, 1000x.
• Máxima Tensão de Entrada: 300V (DC + pico AC, com impedância de entrada 1MO).

AQUISIÇÃO

• Taxa de Amostragem em Tempo Real:
200MS/s canal único.
• Memória de Registro: 3.5M.
• Memória de Canal: 12k pontos
• Modos de Aquisição: Detecção Pico, Normal e
Média (2 ~ 256).
• Resolução Vertical: 8bit.
• Taxa de Amostragem Mínima:
100MS/s (250ns ~ 50S/div).

MEDIDA

• Medida Automática: Pico a Pico, Amplitude, Máximo/Mínimo, Topo, Médio, Base, Average (Média), RMS, Overshoot, Preshoot,
Frequência, Período, Tempo de Subida, Tempo de Descida, Largura de Pulso Positiva, Largura de Pulso Negativa, Taxa de Duty Positiva, Taxa de Duty Negativa.
• Cursores: Tensão ?V
Tensão ?T
• ?V: Diferença de tensão entre cursores.
• ?T: Diferença de tempo entre cursores.

VERTICAL

• Faixas VOLT/DIV: 5mV/div ~ 100V/div ± 1.2V
200mV/div ~ 1V/div ± 24V
2V/div ~ 20V/div ± 240V
• Precisão Vertical: 5mV/div ± 4%.
10mV/div ~ 20V/div ± 3%

HORIZONTAL

• Base de Tempo: 10ns/div ~ 50s/div
• Precisão da Base de Tempo: ± 50ppm > 1ms.
• Nível de Trigger: ±10div (para o centro da tela)

TRIGGER

• Modos: Automático, Normal e Single.
• Seleções Avançadas: Borda, Pulso, Alternado e Video.
• Borda: Trigger nas bordas de subida e descida
• Largura de Pulso: Trigger tipo largura de pulso define o tempo de disparo baseado na largura.
• Video: 625/PAL, 525/NTSC
• Sensibilidade de Video: 2 div (valor de pico a pico)
• Faixa: ± 10div do centro da tela.
• Sensibilidade: < 1div
• Modos de Acoplamento: DC, AC
HF Rej > 80kHz.

MULTÍMETRO

• 3 3/4 Dígitos, 4000 Contagens.
• Mudança de Faixa: Automática e Manual.
• Modos: Hold, Relativo.

TENSÃO DC

• Faixas: 400mV, 4V, 40V e 400V.
• Precisão: ± (1%+5D).
• Resolução: 0.1mV, 1mV, 10mV e 0.1V.
• Tensão Máxima de Entrada: 400V DC
• Impedância de Entrada: 10MO

TENSÃO AC

• Faixas: 400mV, 4V, 40V e 400V.
• Precisão: ± (1.2%+5D).
• Faixa de Frequência: 40Hz ~400Hz
• Resolução: 0.1mV, 1mV, 10mV e 0,1V.
• Tensão Máxima de Entrada: 400V AC RMS

RESISTÊNCIA

• Faixas: 400O, 4kO, 40kO, 400kO, 4MO e 40MO.
• Precisão: 400O ~ 4MO ± (1.2%+5D).
40MO ± (1.5%+5D).
• Resolução: 0.1O, 1O, 10O, 100O,1kO e 10kO.

CAPACITÂNCIA

• Faixas: 51.20nF, 512.0nF, 5.120µF, 51.20µF, 100µF.
• Precisão: ± (3%+5D).
• Resolução: 10pF, 100pF, 1nF, 10nF, 1µF.

CORRENTE DC

• Faixas: 400µA, 4000µA, 40mA, 4000mA e 10A.
• Precisão: 400µA ~ 4000µA ± (1.2%+5D)
40mA ~ 4000mA ± (1%+5D)
10A ± (1.5%+5D)
• Resolução: 0.1µA, 0.01mA e 0.1A.
• Corrente Máxima de Entrada: 10A DC
* Para a escala de 10A é necessário utilizar o adaptador de corrente UT-M07.

CORRENTE AC

• Faixas: 400µA, 4000µA, 40mA, 4000mA e 10A.
• Precisão: 400µA ~ 4000µA ± (2%+5D)
40mA ~ 4000mA ± (1.5%+5D)
10A ± (2.5%+5D)
• Resolução: 0.1µA, 0.01mA e 0.1A.
• Corrente Máxima de Entrada: 10A AC RMS
• Faixa de Frequência: 40Hz ~400Hz
* Para a escala de 10A é necessário utilizar o adaptador de corrente UT-M07.

TESTE DE DIODO

• Faixa: 1.5V
• Precisão: ± (1%+5D)
• Resolução: 1mV
• Tensão Máxima de Circuito Aberto: 1.5V DC
• Corrente Máxima de Teste: 0.5mA

TESTE DE CONTINUIDADE

• Faixa: 400O
• Precisão: ± (1.2%+5D)
• Resolução: 0.1O
• Teste limiar audível: Aprox. 75O

ACESSÓRIOS

1. Manual de Instruções. (1)
2. Ponta de Prova para multímetro. (1 par)
3. Ponta de Prova para osciloscópio. (1) 4. Ferramenta para ajuste da ponta do oscilos cópio. (1) 5. Garras Jacaré. (1 par) 6. Adaptador de Corrente. (1) 7. Bateria Recarregável de Litio-íon. (1) 8. Fonte de Alimentação. (1) 9. Cabo para Interface USB. (1) 10.CD-ROM de instalação do Software. (1) 11.Bolsa para Transporte. (1) SOFTWARE

• Comunicação: USB
• Software: DSO
• Idioma: Inglês
• Compatibilidade: Windows 2000 / XP / Vista / 7
• Requisitos Mínimos:
Microsoft Windows 2000, XP, Vista ou Win 7
Memória interna 1Gb
Leitor de CD-ROM 16X ou superior
Monitor Super VGA ou superior
Porta USB
• Controle Remoto do Instrumento.
• Modo Osciloscópio: Permite visualização instantâ¬nea de diversos parâmetros (Período, Frequência,
Pico-a-pico e outros).
Coleta e grava formas de onda no formato “.bmp” e “.wfm”.
Armazena, grava e reproduz informações da forma de onda no formato “.rec”.
• Modo Multímetro: Salva a tela de medição no formato “.bmp”.
