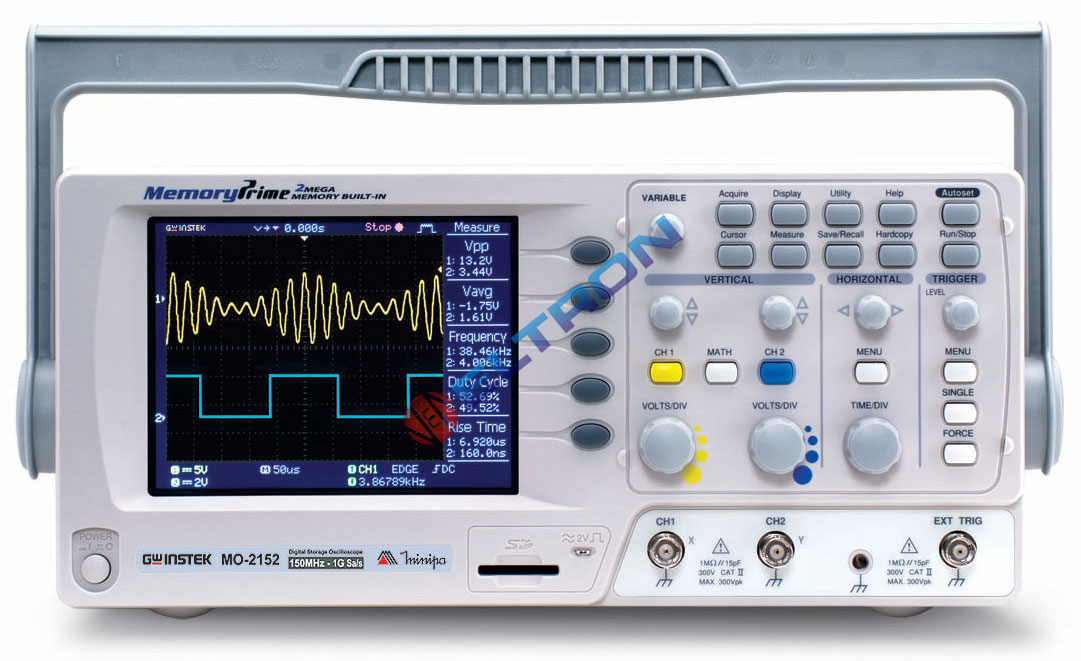

• Memory Prime: 2 Mega pontos
• 2mV ~ 10V: Escala vertical
• 27 medidas automáticas.
• Interface USB e SD card.
• Função autoset pode ser inibida para fins educativos.
• Tecla de atalho para hardcopy, salva a imagem em qualquer menu.
• Tecla de atalho para função single ( disparo único)
• Mascara com tradução das teclas para o português.
• Software: permite comando virtual do instrumento, gravação de sequencias de tela, e envio de coman­dos.
• Display: TFT LCD de 5.6 polegadas colorido.
• Resolução do Display: 320 pixels horizontal por 234 pixels vertical.
• Contraste: Ajustável.
• Reticulado: 8 x 10 Divisões.
• Largura de Banda de 150MHz / 2 Canais.
• Taxa máxima de amostragem real de 1GS/s para um canal e taxa de amostragem equivalente de 25GS/s por canal.
• Função de ajuda, inclusive em português.
• Tecla de atalho para disparo único - Single.
• Modo julgamento: Verifica um sinal de entrada qualquer com uma faixa padrão.
• Medição automática do traço do cursor.
• FFT em dB e RMS Integrado.
• Função Pict brige para impressão direta ou impressoras compativeis.
• Função de ajuda, inclusive em português.
• Tecla de atalho para disparo único - Single.
• Modo julgamento: Verifica um sinal de entrada qualquer com uma faixa padrão.
• Medição automática do traço do cursor.
• Menus com 12 idiomas, inclusive em português.
• Gravação de forma de onda, configurações e restauração.
• Interface USB device e SD card slot.
• Ambiente de Operação: 0ºC~50ºC (= 80% RH +35°C).
• Ambiente de armazenamento: -10°C~+60°C (= 85% RH @ +60°C).
• Uso Interno.
• Altitude de Operação: < 2000m.
• Alimentação: Auto Selecionável de 100V~240V AC, com frequência de 47Hz ~ 63Hz, Fusível lento 1A / 250V, CAT II.
• Consumo: 18W, 40VA máximo.
• Dimensões: 142(A) x 310(L) x 140(P)mm.
• Peso: Aprox. 2,5kg.
• Garantia: Lifetime (valida por 5 anos após a descontinuação do produto). Vide condições no manual do produto.
AQUISIÇÃO
• Taxa Máxima de Amostragem: 1GS/s para um
canal (tempo real), 25GS/s por CH (equivalente).
• Resolução Vertical: 8 bits
• Memória de Canal: Máximo 2M pontos (1 canal), 1M pontos (2 canais).
• Aquisição: Normal, Detecção de Pico, média. Detecção de Pico: 10ns (500ns/Div.~50s/Div.). Média: 2, 4, 8, 16, 32, 64,
128, 256.
VERTICAL
• Volts por Divisão: 2mV/DIV ~ 10V/DIV (incremen­tos 1-2-5).
• Largura de Banda de Freqüência (-3dB): DC ~ 150MHz AC 10Hz ~ 150MHz
• Limite de largura de Banda Selecionável: 20MHz (-3dB).
• Canal de Entrada: CH1 e CH2.
• Precisão: ± (3% x leitura + 0.1 div + 1mV).
• Tempo de Subida: Aprox. 2,3ns.
• Acoplamento de Entrada: AC, DC, Terra.
• Impedância de Entrada: 1MO ± 2%, ~ 15pF.
• Seleção de atenuação: 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X E 2000X. Também
compatível com pontas dife­renciais e pontas de corrente.
• Polaridade: Normal, Invertida.
• Operações Matemáticas: +, -, x, FFT, FFT rms.
• Máxima Tensão de Entrada: 300V (DC + Pico AC), CAT II.
HORIZONTAL
• Faixa: 1ns ~ 50s/DIV (incrementos 1- 2,5-5). Roll: 250ms/div. - 50s/div.
• Precisão: ±0,01%.
• Modos: Principal, Janela, Janela com Zoom, Roll, X-Y
• Pré-Trigger: 10 Div. máximo
• Pós-Trigger: 1000 Div.
MATEMÁTICA
• Funções matemáticas múltiplas (incluindo Adi­ção, subtração, multiplicação, FFT e FFT RMS).
• FFT: Janelas Hanning, Blackman, Flattop e Re­tangular.
MODOS X-Y
• Entrada Eixo-X: Canal 1
• Entrada Eixo-Y: Canal 2
• Mudança de Fase: ±3° a 100kHz
TECLA DE ATALHO
• AUTO SET: Vertical, Horizontal e Ajuste de Trigger.
• RUN/STOP: Congela a forma de onda.
• HARDCOPY: Salva imagem da tela em um car­tão de memória ou tira uma cópia direto para impressora Pict Bridge.
• Single disparo único
TRIGGER• Sensibilidade: 0,5div. ou 5mV (DC~25MHz) 1,5div. ou 15mV (25MHz~150MHz)
• Fonte: CH1, CH2, Linha, EXT
• Holdoff: 40n~2,5s.
• Modos: AUTO, NORMAL, e SINGLE.
• Acoplamento: AC, DC, LF Reject, HF Reject e RUÍDO Reject.
• Tipo: Borda, Vídeo e Pulso.
• Largura de Pulso: 20ns~10s, condições <,>,= e g
• Modo de Trigger de Vídeo: NTSC, PAL, SECAM
TRIGGER EXTERNO
• Sensibilidade do Trigger: ~ 50mV (DC~25MHz) ~ 100mV (25MHz~150MHz)
• Faixa: DC: ±15V, AC: ±2V
• Impedância de Entrada: 1MO ± 2%, ~ 15pF.
• Máxima Tensão de Entrada: 300V (DC + Pico AC), CAT II.
SAÍDA DE CALIBRAÇÃO
• Tensão de Saída: 2Vpp = 1MO.
• Frequência: 1kHz ~ 100kHz em passos de 1kHz.
• Duty Cycle ajustável: 5% ~ 95% em passos de 5%
MENU
• Display: Tipo - Pontos, Vetores. Atualizar. Acumular: Liga/Desliga. Contraste - Ajustável.
• Save/Recall: Até 15 configurações de ajustes e 15 formas de onda.
• UTILITY: Configura a função Hardcopy, exibe o status do sistema, seleciona o menu de idiomas, executa a auto
calibração, configura o sinal de compensação da ponta, e seleciona o tipo de USB para computador ou impressora.
• Cursor: Diferença de Tensão ( ?V) e diferença de Tempo (?T) entre cursores
• Aquisição: Amostragem normal. Amostragem Média (Average): 2~256. Detecção de Pico.
• 27 medidas automáticas:
Tensão: Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Preshoot / Overshoot subida, Preshoot/ Overshoot descida
Tempo: Freq, Periodo, Tempo de Subida, Tempo de Descida, + Largura, – Largura, Duty Cycle
Atraso: FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Obs: Com o cursor vertical ativado, as medi­das são realizadas dentro da janela definida pelo usuário.
INTERFACE
• Conector USB device USB1.1 & 2.0 (velocidade máxima).
• Encaixe Cartão SD Imagem (BMP) e dados da forma de onda (CSV)

MO-2150
