- Display LCD: Tipo - Gráfico 280x240 pontos com luz de fundo; Digital - 3 4/5 Dígitos (5000 Contagens); Área Visualização: 91 x 78mm.
- Taxa de Amostragem de 25 MS/s (mínimo para um canal)
- Indicação de Nível de Bateria.
- 51 Formas de Onda de Padrões de Sinais para Comparação.
- Multímetro Gráfico True RMS com Exibição de Medidas e Gráficos
- Função "Glitch Snare" que captura, exibe e opcionalmente salva sinais com padrões incomuns aos da função de Teste de Componentes em modo osciloscópio apenas quando os mesmos ocorrem.
- Testes pré-ajustados que permitem o usuário verificar facilmente e rapidamente a maioria de sensores, dos atuadores e de sistemas automotivos.
- Informação internas de referência para cada teste pré-ajustado que inclui uma exibição do procedimento de teste de como conectar ao circuito, sinal de referência padrão para o teste em condições normais, teoria da operação e pontos para pesquisa de defeitos.
- Função da ignição no secundário indica forma de onda juntamente com a tensão da faísca, o RPM, o tempo e a tensão de combustão.
- A função Diesel permite que seja ajustado o tempo de injeção da bomba e a rotação utilizando acessórios opcionais.
- Interface USB que suporta atualizações de padrões de sinais para referência.
- Interface USB 1.1.
- Temperatura de Operação: 0°C ~ 40ºC (32°F ~ 104°F).
- Temperatura de Armazenamento: -20°C ~ 60°C (4°F ~ 140°F).
- Umidade Relativa: 0% a 80% @ 0°C ~ 35°C (32°F ~ 95°F); 0% a 70% @ 0°C ~ 55°C (32°F ~ 131°F).
- Coeficiente da Temperatura: 0,1 x (precisão especificada) / °C (entre 18°C e 28°C ou 64°F e 82°F).
- Alimentação: 5 Baterias AA Ni-MH (6V 1600mAh) ou Adaptador AC 12V DC (120V AC / 60Hz para 12V DC 800mA).
- Conformidade: IEC1010-1, UL3111-1 e C22.2 n°1010-1 - Categoria II - 600V.
- Dimensões: 230(A) x 120(L) x 50(P)mm / 9,06(A) x 4,72(L) x 1,97(P) ".
- Peso: Aprox. 870g (2,57kg com maleta).

OSCILOSCÓPIO

Horizontal
- Taxa de Amostragem: 25 MS/s
- Tamanho da Gravação: 1000 Pontos
- Taxa de Atualização: Tempo Real (Real Time), Rolagem (Roll)
- Precisão: ± (0,1% + 1 pixel)
- Base de Tempo: 1µs a 50 Seg. em Seqüência de 1, 2, 5 (Modo Osciloscópio); 5s a 24 Horas em Seqüência de 1, 2, 5 (Modo Gráfico)

Vertical
- Banda: DC a 5MHz (-3dB)
- Resolução: 8 bits
- Canais: 2
- Acoplamento: AC, DC, GND
- Impedância de Entrada: 1 MOhms // 70pF
- Máxima Tensão de Entrada: 300V
- Volts / Divisão: 50mV a 100V em Seqüência de 1, 2, 5
- Precisão: ± 3%

Trigger
- Fonte de Trigger: CH A, Trigger (Trigger Externo)
- Sensibilidade (CH A): < 1,0 DIV para 5MHz
- Modos: Single Shot, Normal, Auto
- Acoplamento: AC / DC
- Borda: Subida e Descida

Outros
- Glitch Snare: Modo Osciloscópio (Apenas em Teste de Componentes)
- Glitch Mode: Modo Osciloscópio
- Memória: 8 Formas de Onda e Configurações
- Formas de Onda de Referência: 51 Formas de Onda e Configurações
- Cursor: Tempo e Tensão
- Configuração do Instrumento: Idioma, Contraste, Grade

MULTÍMETRO

Tensão DC
- Faixas: 500mV, 5V, 50V, 500V, 600V
- Precisão: ± (0,3% + 5D)
- Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V
- Impedância de Entrada: 10 MOhms
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Tensão AC (True RMS)
- Faixas: 500mV, 5V, 50V, 500V, 600V
- Precisão: 500mV ~ 600V @ 40Hz ~ 400Hz ± (0,5% + 5D); 500mV ~ 600V @ 400Hz ~ 20kHz ± (2,5% + 5D)
- Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V
- Resposta em Freqüência: 40Hz ~ 20kHz
- Impedância de Entrada: 10 MOhms
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Tensão AC+DC (True RMS)
- Faixas: 500mV, 5V, 50V, 500V, 600V
- Precisão: 500mV ~ 600V @ 40Hz ~ 400Hz ± (0,8% + 5D); 500mV ~ 600V @ 400Hz ~ 20kHz ± (3,0% + 5D)
- Resolução: 0.1mV, 1mV, 10mV, 100mV, 1V
- Resposta em Freqüência: 40Hz ~ 20kHz
- Impedância de Entrada: 10 MOhms
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Corrente DC (Com Garra de Corrente Opcional)
- Faixas: 30mA ~ 20A, 100mA ~ 40A, 40A ~ 60A
- Precisão: 30mA ~ 20A ± (1,5% + 20mA); 100mA ~ 40A ± (2,0% + 20mA); 40A ~ 60A ± (4,0% + 0,3A)
- Resolução: 1mV / 10mA, 1mV / 100mA, 1mV / 100mA

Corrente AC (Com Garra de Corrente Opcional)
- Faixas: 30mA ~ 20A, 100mA ~ 40A, 40A ~ 60A
- Precisão: 30mA ~ 40A @ 40Hz ~ 1kHz ± (2,0% + 20mA); 30mA ~ 20A @ 1kHz ~ 5kHz ± (4,0% + 30mA); 100mA ~ 40A @ 1kHz ~ 5kHz ± (6,0% + 30mA); 40A ~ 60A ± (8,0% + 0,3A)

Resistência
- Faixas: 500, 5k, 50k, 500k, 5M, 30 MOhms
- Precisão: 500 ~ 500 kOhms ± (0,5% + 5D); 5 MOhms ± (0,75% + 5D); 30 MOhms ± (0,75% + 10D)
- Resolução: 0.1, 1, 10, 100, 1k, 10 kOhms
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Freqüência
- Faixas: 10Hz, 100Hz, 1kHz, 10kHz, 100kHz, 1MHz, 5MHz
- Precisão: ± (0,1% + 3D)
- Resolução: 0,001Hz, 0,01Hz, 0,1Hz, 1Hz, 10Hz, 100Hz, 1kHz
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Largura de Pulso (ms)
- Faixas: 2µs ~ 450ms
- Resolução: 0.01ms, 0.1ms
- Indicação: Borda de Subida e Descida
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Duty Cycle
- Faixa: 2,0% ~ 98%
- Resolução: 0,1%
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Ângulo de Permanência (Dwell)
- Faixa: 3,6° ~ 356,4°
- Precisão: ± (1,2° / krpm + 2D)
- Resolução: 0,1°
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

RPM
- Faixa: 120RPM ~2000RPM (4 Cilindros); 60RPM ~1000RPM (2 Cilindros)
- Precisão: ± 2RPM
- Resolução: 1RPM
- Proteção de Sobrecarga: 600V (Qualquer entrada ao terra)

Temperatura
- Faixa: -50°C ~ 500°C, 500°C ~ 1300°C / -58°F ~ 500°F, 500°F ~ 2372°F
- Precisão: ± 3°C / ± 5,4°F
- Resolução: 0,1°C, 1°C / 0,1°F, 1°F

Diodo
- Faixa: Diodo
- Descrição: Display mostra a queda de tensão aproximada do diodo
- Tensão de Circuito Aberto: Aprox. 3.0V DC
- Precisão: ± (2,0% + 5D)

Continuidade
- Faixa: Buzina
- Descrição: A buzina toca se a resistência medida for menor que aproximadamente 70 Ohms
- Tensão de Circuito Aberto: Aprox. 1,2V DC
- Resposta: 1ms

Acessórios
- Manual de Instruções x 1
- Adaptador AC/DC x 1
- Pontas de Prova Blindada x 2 (Vermelho e Amarelo)
- Cabos de Aterramento para Pontas de Prova Blindada x 2 (Preto)
- Clip Jacaré de Perfuração x 3 (Vermelho, Amarelo e Preto)
- Pino de Teste x 3 (Vermelho, Amarelo e Preto)
- Prolongador Adaptador 2mm x 3 (Vermelho, Amarelo e Preto)
- Garra Secundária x 1
- Cabos de Aterramento para Garra Secundária x 1 (Preto)
- Garra Indutiva x 1
- Maleta de Transporte Maleável x 1
- Software e Cabo de Interface USB

Acessórios Opcionais
- Garra de Corrente - HR-30
- Conjunto de Pontas para Diesel
- Ponta de Temperatura
- Adaptador para Carregador 12V Isolado
- Adaptador para Carregador 24V Isolado

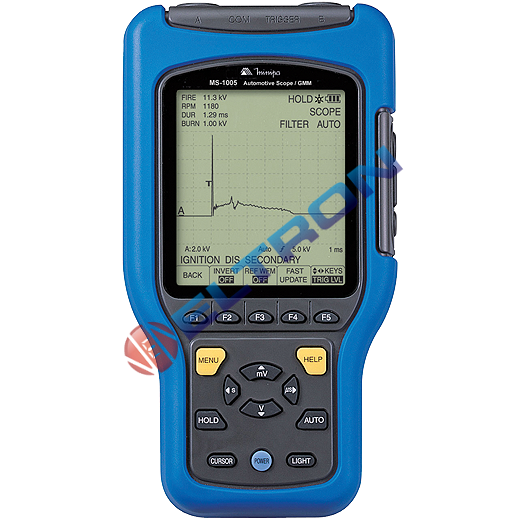

MS-1005
