" Display: LCD de 7 polegadas colorido.
• Resolução do Display: 800 pixels horizontal por
480 pixels vertical.
• Contraste: Ajustável.
• Intensidade da Iluminação do Display: 300 nit.
• Largura de Banda de 50MHz / 2 Canais.
• Taxa máxima de amostragem real de 1GS/s para um canal e taxa de amostragem equivalente de 50GS/s por canal.
• Sofisticada função de janela de expansão para analisar detalhes da forma de onda e ter uma visão geral precisa.
• Função de ajuda.
• Tecla de atalho para disparo único - Single.
• Medição automática do traço do cursor.
• Mais de 20 medidas automáticas
• FFT Integrado .
• Menus de funções e ajuda em vários idiomas, inclusive em português.
• Print Screen: permite salvar uma imagem da tela em um pen drive a qualquer momento.
• Gravação de forma de onda, configurações e restauração.
• Interface USB OTG (On-The-Go): Funciona tanto como “host” quanto “client”
• Ambiente de Operação: 0ºC~40ºC (= 95±5% RH @ +10~30°C / = 75±5% RH @ +3 ~+40°C).
• Ambiente de armazenamento: -20°C~+60°C
• Uso Interno.
• Altitude de Operação: < 3000m.
• Altitude de Armazenamento: < 15000m.
• Alimentação: Auto Selecionável de 100V~240V AC, com frequência de 45Hz ~
40Hz,Fusível lento 1A / 250V, CAT II.
• Consumo: 30VA máximo.
• Dimensões: 147(A) x 306(L) x 122(P)mm.
• Peso: Aprox. 2.2kg.
• Garantía válida por 12 (doze) meses a partir da data da aquisição.
VERTICAL
" Conversão A/D: Resolução de 8-bit, dois canais amostrados simultaneamente.
• Volts por Divisão: 1mV/DIV ~ 20V/DIV.
• Faixa de Posicionamento: ±10 DIV.
• Largura de Banda de Freqüência: DC ~ 50MHz.
• Limite de largura de Banda Selecionável: 20MHz.
• Resposta de Baixa Frequência: 10Hz (AC, -3dB).
• Canal de Entrada: CH1 e CH2.
• Precisão do Ganho DC (modo amostra ou média): ± 5% @ 1mV/DIV e 2mV/DIV. ± 4% @ 5mV/DIV. ± 3% @ 10mV/DIV
~ 20V/DIV. • Precisão da Medição DC (em modo de média): Quando a posição vertical é zero e N=16:
± (5% x leitura + 0.1 div + 1mV) @ 1mV/DIV ou 2mV/DIV.
± (4% x leitura + 0.1 div + 1mV) @ 5mV/DIV.
± (3% x leitura + 0.1 div + 1mV) @ 10mV/DIV ~ 20V/DIV.
Quando a posição vertical não é zero e N=16:
± [3% x (leitura + leitura do deslocamento vertical)
+ 1% x leitura do deslocamento vertical + 0.2div].
Configurado de 5mV/div a 200mV/div mais 2mV; Valor configurado > 200mV/div a 20V/div mais 50mV.
• Precisão de Medida para Diferença de Tensão: Nm16: ± (3% x leitura + 0.05 div).
• Tempo de Subida (No BNC, Típico): 7ns em largura de banda de 50MHz
• Acoplamento de Entrada: DC, AC, GND.
• Impedância de Entrada: 1MW ± 2% em paralelo com 20pF ± 3pF.
• Seleção de atenuação: 1X, 10X, 100X, 1000X.
• Atraso Entre Canais: 150 ps (Típico).
• Máxima Tensão de Entrada: 400V (DC + Pico AC,1 MW impedância de entrada).
HORIZONTAL
• Faixa: 2ns/DIV ~ 50s/DIV.
• Precisão: ±50ppm (qualquer tempo de intervalo m 1ms).
• Precisão de Medida para Intervalo de Tempo:
Single: ±(1 amostragem de intervalo de tempo + 50ppm x leitura + 0.6ns).
N>16 : ±(1 intervalo de tempo de amostragem + 50ppm x leitura + 0.4ns).
• Interpolação da Forma de Onda: sen (x)/x.
• Tamanho da Gravação Estática: 25k / canal único; 12.5k duplo canal.
• Tamanho da Gravação Dinâmica: 2 x 600k pontos de amostragem.
• Modos: XY / YT.
• Figura de Lissajous: ±3 graus
MATEMÁTICA
• Funções matemáticas múltiplas (incluindo adição, subtração, multiplicação e divisão).
• FFT: Janelas Hanning, Blackman, Hamming e Retangular.
• Pontos de Amostras para FFT: 1024 pontos.
TECLA DE ATALHO• AUTO SET: Vertical, Horizontal e Ajuste de Trigger.
• RUN/STOP: Congela a forma de onda.
• SINGLE SHOOT: Pressionando a tecla RUN/ STOP por mais que 3 segundos.
• PtrSc: Permite salvar uma imagem da tela em um pen drive a qualquer momento.
TRIGGER
• Sensibilidade do Trigger: Interno: 1div Externo: 0,2V
• Faixa de Nível de Trigger: ±8div do centro da tela
• Precisão do Nível de Trigger (típico para tempo de subida ou descida m 20ns e dentro de ± 4 div a partir do centro da
tela): ± 0.3 div x V/div
• Capacidade do Trigger: Modo normal/ varredura, pretrigger/ trigger atrasado.
• Holdoff: 100ns~1.5s.
• Configurar Nível para 50%:Frequências m 50Hz.
• Modo: AUTO, NORMAL e SINGLE.
• Tipo: Borda, Pulso, Vídeo, Alternado.
• Slope: + ou -.
• Modo de Trigger de Pulso: Menor que, maior que, ou igual / pulso positivo, pulso negativo.
• Largura de Pulso: 20ns ~ 10s.
• Modo de Trigger de Alternado (CH1/CH2): Borda, pulso.
SAÍDA DE CALIBRAÇÃO
• Tensão de Saída: 3Vpp = 1M?.
• Frequência: 1kHz.
MENU
• Display: Tipo - Pontos, Vetores. Formato - XY, YT. Persistência: ON/OFF. Contraste - Ajustável.
• Gravação Estática: 20 formas de onda (indepen­dente) / 200 formas de onda (USB).
• Gravação Dinâmica: 1000 formas de onda.
• Gravação de Configurações: 20 configurações.
• UTILITY: Permite acesso a auto calibração, gra­vação de sequências de formas de onda seleção idiomas e
modificação
da interface do display.
• Cursor: Tipo - Tensão, Tempo, Track.
Fonte - CH1, CH2.
• Aquisição: Amostragem. Média (Average): 2 ~ 256. Detecção de Pico.
• Medida: pico-a-pico, amplitude, máximo, míni­mo, topo, base, meio, médio, RMS, overshoot, preshoot, freqüência, ciclo,
tempo de subida, tempo de descida, pulso positivo, pulso negativo, razão de duty positiva, razão de duty negativa,
atraso.

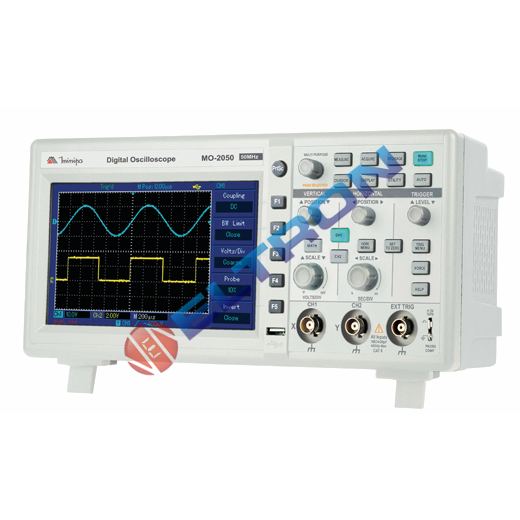

MO-2050
