- Display: LCD de 5.7 polegadas
- Resolução do Display: 320 pixels horizontal por 240 pixels vertical
- Contraste: Ajustável
- Intensidade da Iluminação do Display: 300 nit
- Largura de Banda de 200MHz / 4 Canais
- Taxa máxima de amostragem real de 2GS/s para um canal, 1GS/s para canal duplo e taxa de amostragem equivalente de 50GS/s por canal.
- Sofisticada função de janela de expansão para analisar detalhes da forma de onda e ter uma visão geral precisa
- Função de ajuda
- Função de amostragem por disparo único: single
- Medição automática do traço do cursor
- FFT Integrado
- Gravação de forma de onda, configurações e restauração
- Suporta dispositivos USB plug-and-play e é capaz de comunicar com um computador por interface USB.
- Ambiente de Operação: 0ºC~40ºC (<= 95±5% RH @ +10~30°C / <= 75±5% RH @ +30~+40°C)
- Ambiente de armazenamento: -20°C~+60°C
- Uso Interno
- Altitude de Operação: < 3000m
- Altitude de Armazenamento: < 15000m
- Alimentação: 100V AC ~ 240V AC, com frequência de 45Hz ~ 440Hz CAT II
- Consumo: 50VA~60VA
- Dimensões: 117(A) x 336(L) x 174(P)mm
- Peso: Aprox. 3.8kg

Segurança

Este instrumento está de acordo com a norma EN61010, Categoria II 600V. Como determinado pela a norma de segurança NR-10, utilize sempre equipamentos de proteção individual.

Aquisição

- Taxa Máxima de Amostragem: 2GS/s para um canal (tempo real), 50GS/s por CH (equivalente)
- Valor médio: Quando os canais fazem N amostras simultaneamente, N é selecionável entre 2, 4, 8, 16, 32, 64, 128 e 256.

Matemática

Funções matemáticas múltiplas (incluindo Adição, subtração, multiplicação e divisão)
- FFT: Janelas Hamming, Blackman, Hanning e Retangular
- Pontos de Amostras para FFT: 1024 pontos

Vertical

- Conversão A/D: Resolução de 8-bit
- Volts por Divisão: 2mV/DIV ~ 5V/DIV
- Faixa de Posicionamento: ±5 DIV
- Limite de largura de Banda Selecionável: 20MHz
- Resposta de Baixa Frequência: 10Hz no BNC (AC, -3dB)
- Canal de Entrada: CH1 e CH2
- Tempo de Subida (No BNC, Típico): 1.8ns
- Acoplamento de Entrada: DC, AC, GND
- Impedância de Entrada: 1MOhms ± 2% em paralelo com 16pF ± 3pF
- Seleção de atenuação: 1X, 10X, 100X, 1000X
- Atraso Entre Canais: 150 pontos (Típico)
- Máxima Tensão de Entrada: 400V (DC + Pico AC,1 MOhms impedância de entrada)

Horizontal

- Faixa: 2ns/DIV ~ -50s/DIV
- Precisão: ±50ppm (qualquer tempo de intervalo > 1ms)
- Precisão de Medida para Intervalo de Tempo: Single: ±(1 amostragem de intervalo de tempo + 50ppm x leitura + 0.6ns); > 16 valores médios: ±(1 intervalo de tempo de amostragem + 100ppm x leitura + 0.4ns)
- Interpolação da Forma de Onda: sen (x)/x
- Tamanho da Gravação: 1024k

Trigger

- Sensibilidade do Trigger: <= 1DIV
- Faixa de Nível de Trigger: Interno: ± 8 DIV do centro da tela; EXT: ± 800mV; EXT/5: ± 4V
- Capacidade do Trigger: Modo normal/ varredura, pretrigger/ trigger atrasado
- Holdoff: 96.0000ns~1.5s
- Configurar Nível para 50%: Frequência do sinal de entrada = 50Hz
- Modo: AUTO, NORMAL e SINGLE
- Acoplamento: DC, AC, GND
- Tipo: Borda, Pulso, Vídeo, Alternado e Slope
- Modo de Trigger de Pulso: Menor que, maior que, ou igual / pulso positivo, pulso negativo
- Largura de Pulso: 20ns – 10ns
- Sensibilidade Trigger de Vídeo: Interno: 2 div; EXT: 400mV; EXT/5: 2V
- Modo de Trigger de Vídeo: NTSC/PAL (1-525 linhas NTSC e 1-625 linhas PAL)

Menu

- Display: Tipo - Pontos, Vetores; Formato - XY, YT; Persistência; Contraste - Ajustável
- Gravação de Configurações: 10 configurações
- UTILITY: Permite acesso a auto calibração, gravação de sequências de formas de onda, seleciona o idioma da interface.
- Cursor: Tipo - Tensão, Tempo, Track.
- Aquisição: Normal; Média (Average): 2 ~ 256; Detecção de Pico
- Medida: pico-a-pico, amplitude, máximo, mínimo, topo, base, médio, overshoot, preshoot, freqüência, ciclo, tempo de subida, tempo de descida, pulso positivo, pulso negativo, razão de duty positiva, razão de duty negativa, atraso 1->2?, e atraso 1->2?.

Interface

- USB

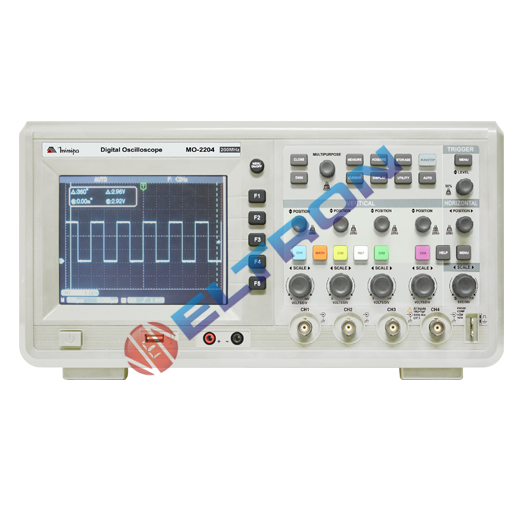

MO-2204
